Perché gli armadi metallici indeboliscono le serrature wireless: progettazione PCB 433 MHz, Bluetooth e Wi-Fi

L’articolo descrive principi tecnici e non garantisce la portata di un prodotto o di un armadio. La configurazione finale deve essere verificata.

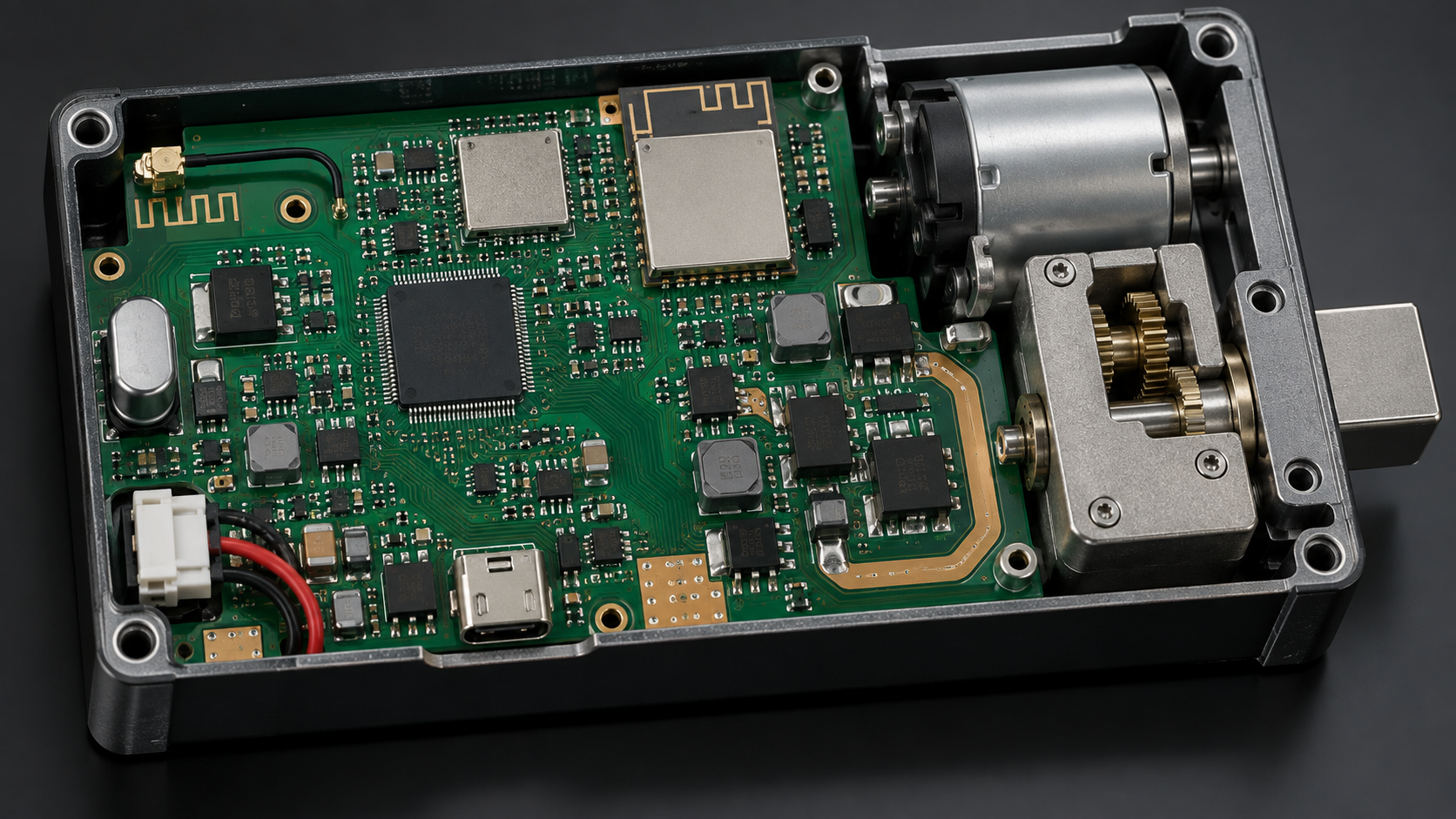

Una serratura wireless può funzionare sul banco aperto e perdere portata appena si chiude l’armadio metallico. L’involucro riflette l’energia, disaccorda l’antenna, blocca percorsi e accoppia il rumore del motore. La progettazione parte dal PCB e termina con il test ad anta chiusa.

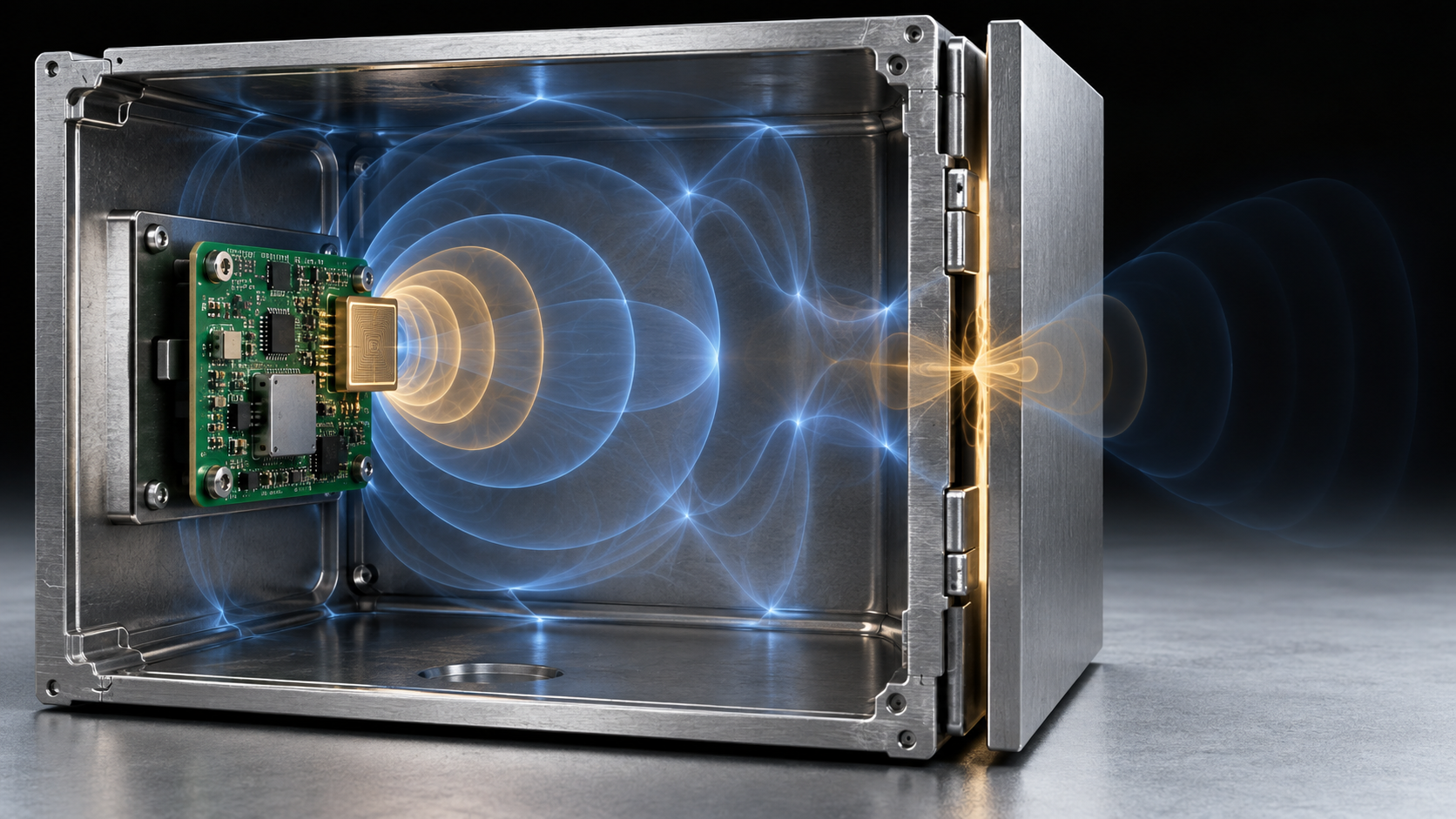

1. Trattare il metallo come confine RF

Acciaio e alluminio riflettono e assorbono energia. Fessure, cerniere, fori e finestre non metalliche diventano i principali percorsi radio.

2. Scegliere 433 MHz, Bluetooth e Wi-Fi per funzione

433 MHz supporta telecomandi a basso consumo, Bluetooth accesso vicino e Wi-Fi connettività di rete. La sola frequenza non garantisce il passaggio nel metallo.

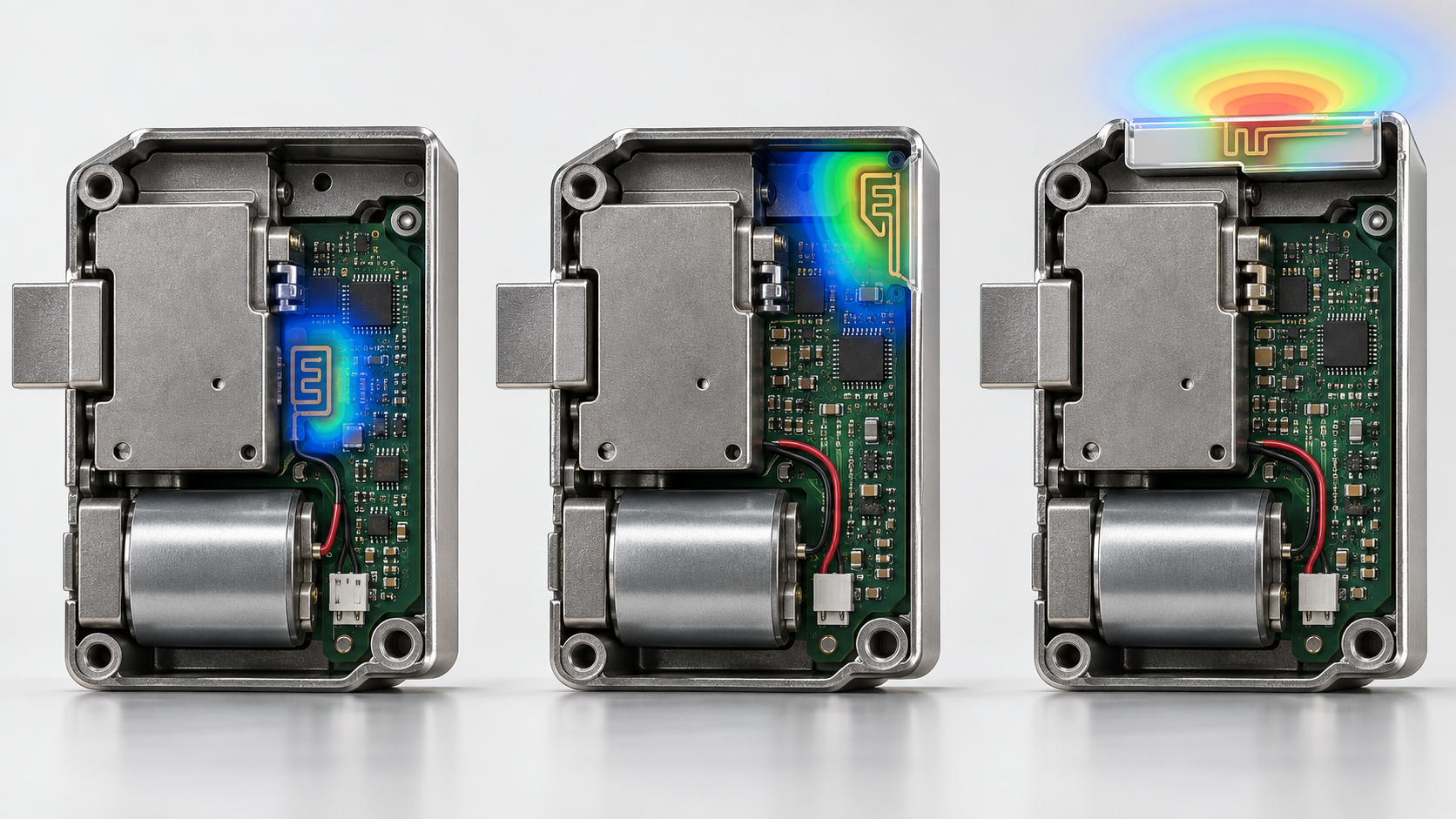

3. Proteggere il keepout dell’antenna

Massa, batteria, motore e staffe devono rispettare l’area antenna. Il bordo o una finestra RF controllata spesso funzionano meglio dell’aumento di potenza.

4. Separare disturbi motore e radio

Spunto, rumore delle spazzole e caduta di tensione richiedono alimentazione, disaccoppiamento, massa e routing corretti. Verificare la radio durante avvio, stallo e inversione.

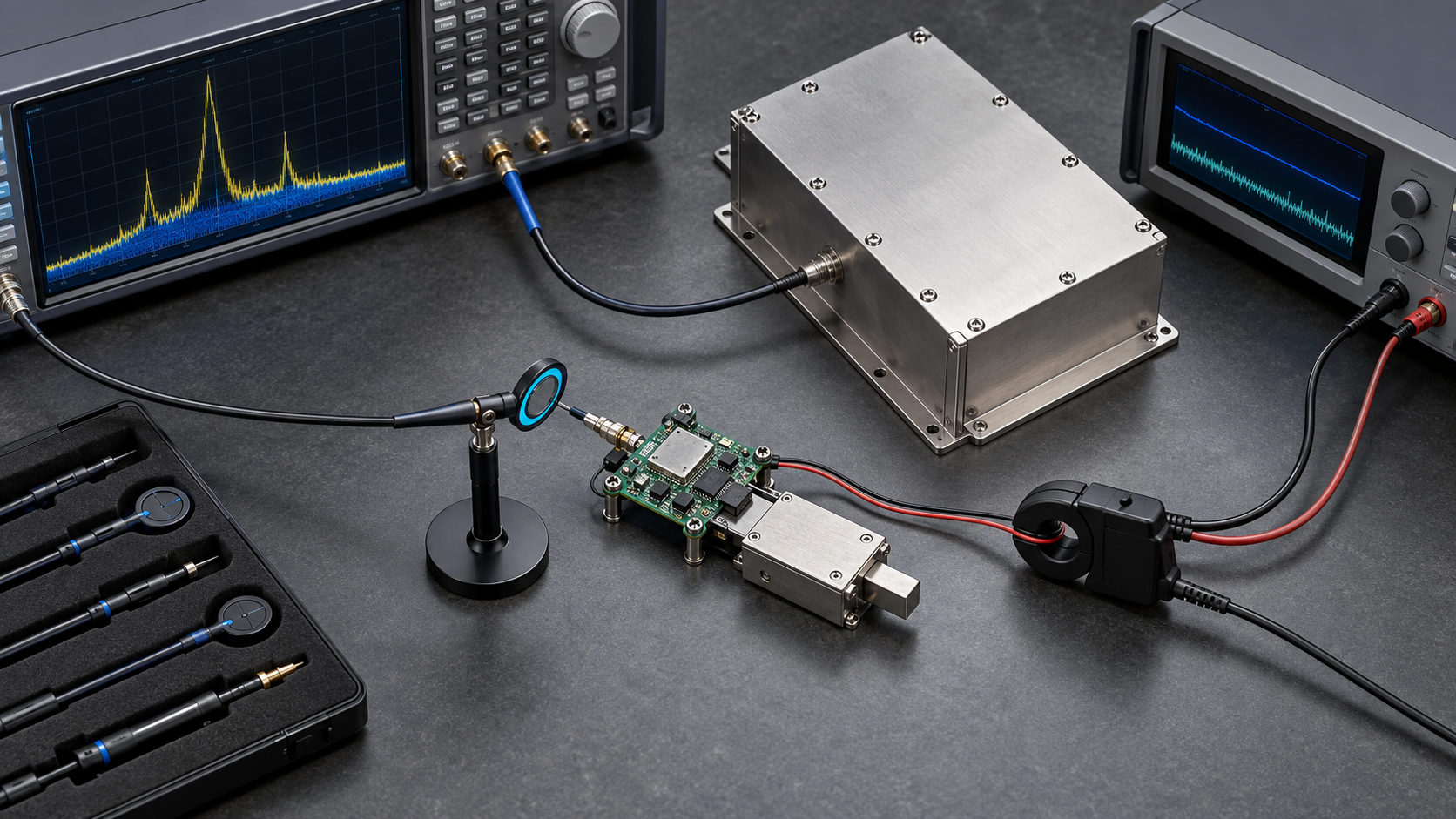

5. Validare con porta chiusa

Misurare associazione, successo, risposta e recupero con anta aperta e chiusa, nelle posizioni reali e a batteria bassa. Registrare tutte le condizioni.

6. Decidere con dati di prova

Se l’antenna non raggiunge un confine trasparente, valutare antenna esterna, lettore cablato, gateway o altra architettura. Le modifiche vicine all’antenna richiedono regressione.

7. Conclusione

L’armadio è parte del sistema antenna. Involucro, antenna, massa, corrente motore e installazione si approvano insieme.
